아주 역사깊은 로켓 시리즈이다.
R-7 다음으로 가장 오래 사용된 로켓을 소개하고자 한다. 글이 매우 길 것이다.
일단 Thor 중거리 탄도탄부터 역사가 시작된다.
대충 이리 생겼다. 우주 발새체는 아니니 대충 넘어가겟지만, 초기형 탄도미사일답게 케로신/액체산소 연료에 열핵탄두를 장착했다고 한다.
델타 로켓은 다목적 용도로 개발되었고 통신, 과학, 탐사선 등과 군사적 용도 모두로 쓸 수 있게 설계되었다.

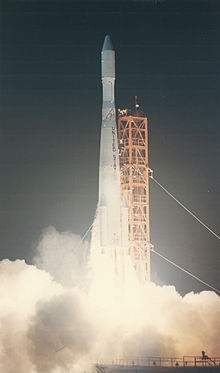

Thor-able
Thor에 뱅가드 로켓
뱅가드 로켓
높이: 21.9m 지름 1.14미터 무게: 10.05톤 페이로드 200km X 200km에 9~11kg 스테이지 구성: 1단: 8.09톤 X-405엔진(KeroLox): 비추력 248초(해수면),270..
ellipsoid.tistory.com
의 2단 Able을 결합한 로켓이다.
1단 엔진은 LR79-7로 758.71kN(약 75톤)
연료는 RP-1(케로신), 액체산소
비추력은 282초(진공)
가동 시간 165초로 대충 누리호의 1단 엔진과 비슷하다.
지구 저궤도 페이로드는 120kg, 로켓 전체 무게는 51톤이다.
이 로켓 이후의 모든 델타 로켓은 반덴버그 공군기지나 케이프 커내버럴 SLC-17 발사대로 발사된다.
우주 개발 역사에서 꽤나 중요한 탐사선들을 많이 쏘아올린 로켓이다.
달 탐사선인 파이오니어 1,2(둘 다 실패)
파이오니어 5
타이로스 1 최초의 기상위성
등등이 있다.
Thor-Ablestar
2단인 Able를 좀 확대했다.
로켓 전체 무게는 53톤, 엔진은 MB-3-1(LR79와 거의 같은 엔진) 저궤도 페이로드 150kg
Thor-Delta
Able스테이지의 업그레이드 버전인 Delta 스테이지는 RCS를 달고, 더 발전된 AJ10-118엔진으로 재점화가 가능해졌다.
226kg를 저궤도에 올릴 수 있고, 45kg를 GTO(정지 천이 궤도)에 올릴 수 있다.
최초의 통신 위성 텔스타 1을 올린 로켓이다.
Delta A
1단을 MB-3 블록 2로 업그레이드한 로켓이다. 추력이 증가했다.
Delta B
AJ10-118D 엔진을 사용한다. 고에너지 산화제를 사용한다.
91kg를 GTO(정지궤도 천이 궤도)에 올릴 수 있다.
Delta C
3단 고체 모터(선택형)가 업그레이드되었다.
Delta D(thrust augmented delta)
이제 3개의 castor 1 부스터(Scout 로켓의 2단, 5.92m*0.79m)이 붙는다. 부스터를 위해 연료탱크가 강화되었다.
LEO 페이로드 450kg, GTO 페이로드 104kg 64톤
syncom 3이라는 최초의 정지궤도위성을 쏜 로켓이다. 1964 도쿄 올림픽을 중계하기 위해 발사되었다.
Delta E
69톤, LEO 540kg, GTO 150kg
Delta F
만들어진 적 없음
Delta G
55톤
Delta J
70톤, LEO/GTO 260kg (경로나 로켓 모터 구성에 따라 다르다)
최상단에 Star-37 킥모터를 사용한다.
castor 2 부스터를 사용한다.
Delta L(Thrust-Augmented Long Tank Thor)
이제부터 1단 연료탱크의 길이가 늘어나서 더 오랜 시간 작동한다. 이제부터 castor 2 부스터를 사용한다.(추력이 준 대신 비추력과 작동 시간이 늘었다.)
90톤, LEO 300kg, GTO 300kg
Delta M,N
6개의 castor 1 부스터를 달 수 있고, Delta M6또는 Super six라 한다. 450kg를 GTO에 올릴 수 있다.
로켓무게 103톤
이제부터 알파벳 네이밍 대신 4자리수 네이밍을 쓴다.
| 숫자 | 첫 자릿수 | 두번째 자릿수 | 세번째 | 네번째 | 알파벳 |
| 0 | Long-tank + castor 2 + MB-3 | 부스터 수 (0~9) | 0: 2단 엔진 AJ10-118F(Delta F) | 고체로켓모터(STAR-37, STAR-48) | |
| 1 | extended long tank + castor 2 + MB-3 | 부스터 수 (0~9) | 1: 2단 엔진 TR-201(달착륙선 엔진 개조) | 고체로켓모터(STAR-37, STAR-48) | |
| 2 | extended long tank + castor 2 + RS-27 | 부스터 수 (0~9) | 2: 2단 엔진 AJ10-118K(Delta K) | 고체로켓모터(STAR-37, STAR-48) | |
| 3 | extended long tank + castor 4 + RS-27 | 부스터 수 (0~9) | 2: 2단 엔진 AJ10-118K(Delta K) | 고체로켓모터(STAR-37, STAR-48) | |
| 4 | extended long tank + castor 4A + MB-3 | 부스터 수 (0~9) | 2: 2단 엔진 AJ10-118K(Delta K) | 고체로켓모터(STAR-37, STAR-48) | |
| 5 | extended long tank + castor 4A + RS-27 | 부스터 수 (0~9) | 2: 2단 엔진 AJ10-118K(Delta K) | 고체로켓모터(STAR-37, STAR-48) | |
| 6 | extra extended long tank + castor 4 + RS-27 | 부스터 수 (0~9) | 2: 2단 엔진 AJ10-118K(Delta K) | 고체로켓모터(STAR-37, STAR-48) | |
| 7 | extra extended long tank + GEM40 + RS-27A | 부스터 수 (0~9) | 2: 2단 엔진 AJ10-118K(Delta K) | 고체로켓모터(STAR-37, STAR-48) | H(GEM-46부스터) |
| 8 | strengthened extended long tank + GEM46 + RS-27A | 부스터 수 (9개만 사용) | 3: DCSS(RL10 수소엔진) | 고체로켓모터(STAR-37, STAR-48) |
대략 이렇다
ex) 델타 7925H = 가장 긴 탱크(EELT) + 9 GEM46 + Delta K + STAR-48B
델타 0100
GTO 635kg, 116톤
델타 1000
130톤
델타 2000
130톤, GTO 724kg
우주왕복선의 등장으로 많이 발사되진 않았다.
델타 3000
185톤, 954kg GTO
델타 4000
200톤, LEO 3400kg, GTO 1200kg
델타 5000
200톤, 3800kg LEO 1400kg GTO
델타 6000, 7000(델타 2)
230톤, LEO 6100kg, GTO 2170kg
단 구성
유명한 인공위성/탐사선들:
GPS위성
이리듐 위성(저궤도 통신위성)
케플러 우주망원경
스피쳐 우주망원경
Swift(감마선 망원경)
WMAP
2001 마스 오디세이
던(세레스, 베스타 탐사선)
딥 임팩트 혜성탐사선
딥 스페이스 1
제네시스(태양풍 연구, 캡슐리턴)
GRAIL(달 중력 탐사)
스피릿, 오퍼튜니티 로버(화성)
패스파인더&소저너 화성탐사선
피닉스 화성착륙선
메신저 수성탐사선
스테레오 태양관측위성
등등 아주 많다.

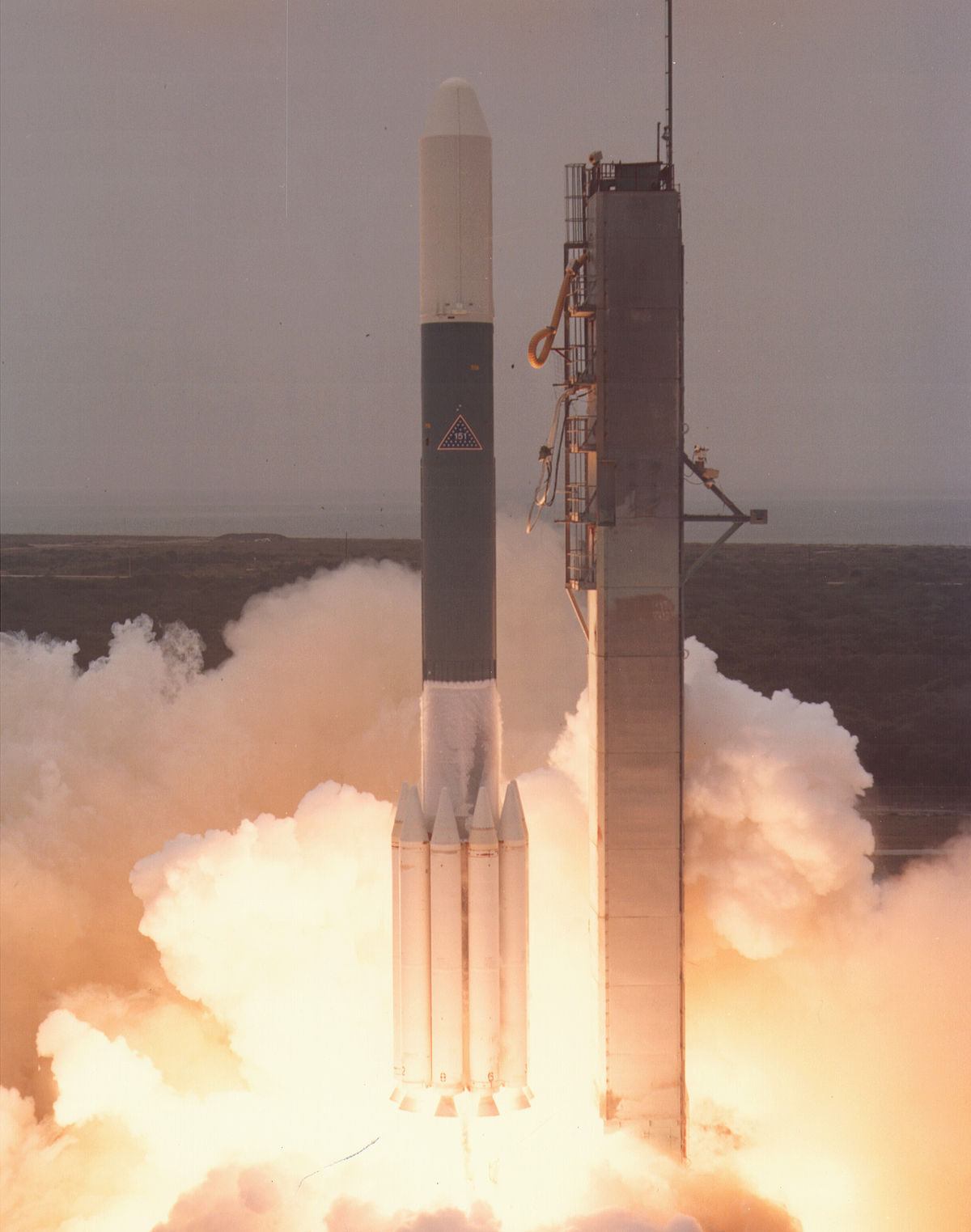

델타 3
2단에 DCSS(Delta Cyrogenic Second Stage)를 쓰는 로켓이다.
301톤, LEO에 8300kg, GTO에 3810kg를 올릴 수 있다.
세 번 발사됬지만, 2번 실패했고, 추가 발사는 없었다.
현재 모든 토르-델타 로켓은 2018년 ICESat-2 발사 이후 퇴역했으며, SLC-17은 해체되었다.
토르-델타 로켓 시리즈는 발사 실패율도 낮고 가격도 비싸지 않아서(아틀라스, 타이탄 대비) 수많은 인공위성과 탐사선들이 이용한 로켓이고, 한국에서는 무궁화 1호가 이 로켓을 타고 올라간 위성이다(부스터 분리가 안되서 실패할뻔했다.).
정말 다행이게도 소유즈 로켓은 이것보다 더 간단하다. 델타 말고 타이탄, 아틀라스부터 할 걸 그랬다.
자료 출처: 사진은 대부분 위키피디아에서 가져왔다. 자료가 별로 없다.
en.wikipedia.org/wiki/Delta_(rocket_family)
www.ulalaunch.com/rockets/delta-ii
web.archive.org/web/20080724064027/www.astronautix.com/lvs/delta.htm
space.skyrocket.de/doc_sdat/syncom-1.htm
www.nasa.gov/multimedia/imagegallery/image_feature_388.html
space.skyrocket.de/doc_eng/star-37.htm
영어가 되고 시간이 된다면 출처도 한 번 읽어보길 바란다. 여기 담지 않은 정보들이 많다.
